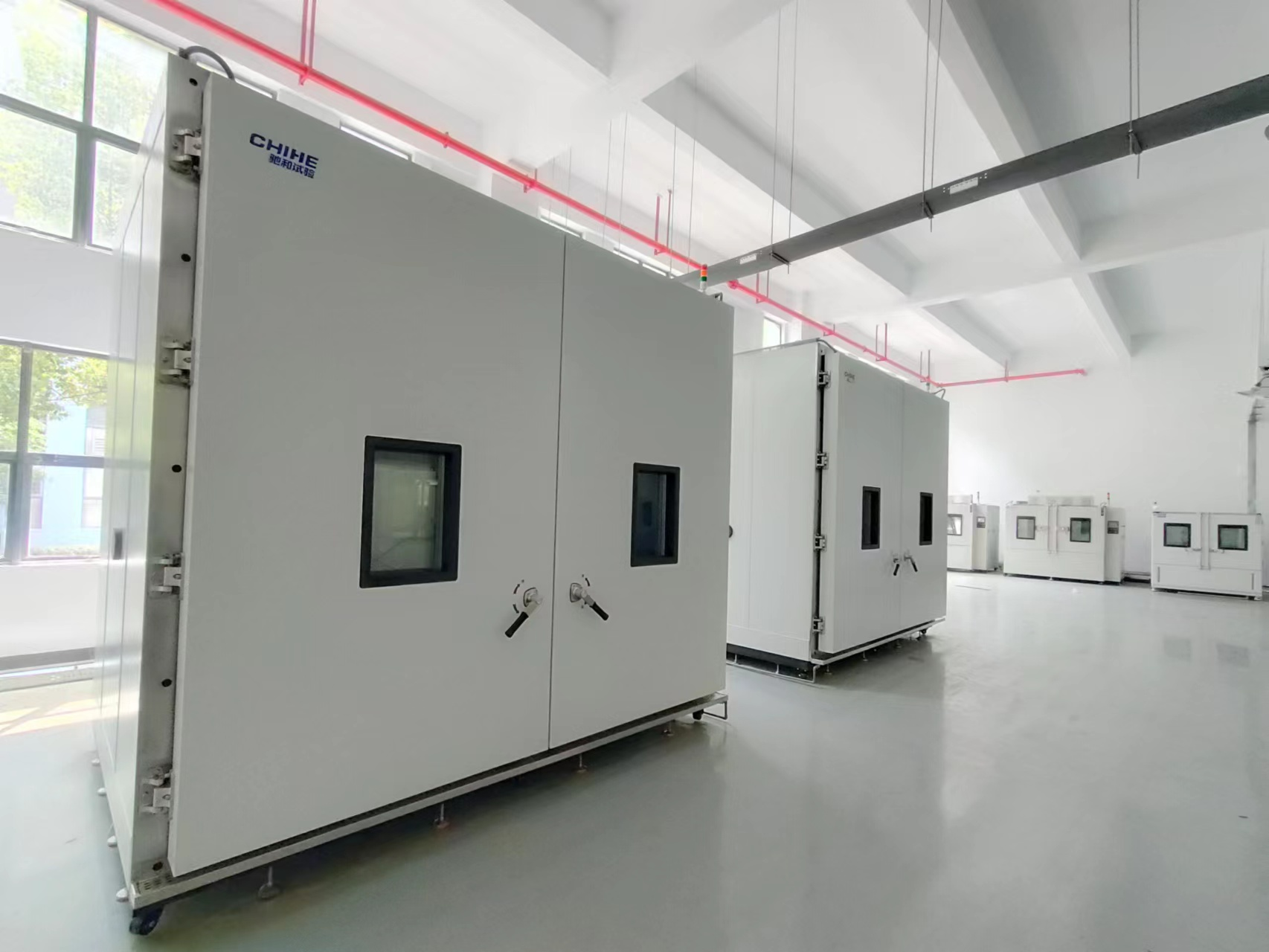

步入式恒溫恒濕室

一、高低溫濕熱試驗室概述

  高低溫濕熱試驗室具有模擬大氣環境中溫度、濕度條件。主要是針對于電工、電子產品，以及其元器件，以及其它材料在高溫、濕度、低溫綜合環境下貯存、運輸、使用時的適應性試驗。用于產品設計、改進、鑒定及檢驗等環節。

二、高低溫濕熱試驗室依據標準

  《電工電子產品環境試驗設備基本參數檢定方法 溫度 濕度組合循環試驗設備》GB 5170.18-2005
  《溫度濕度組合循環試驗》GBT2423[1].34-2005
  《濕熱試驗箱技術條件》GBT 10586-2006

GB/T 2423.1-2008《電 工 電 子 產 品 環 境 試 驗 第 2 部分: 試驗方法 試驗 A: 低溫》

GB/T 2423.2-2008《電 工 電 子 產 品 環 境 試 驗 第 2 部分: 試驗方法 試驗 B: 高溫》

GB/T 2423.3-2016《電子電工產品環境試驗 第 2 部分:試驗方法 試驗 Cab:恒定濕熱試驗》

GB/T 2423.22-2012《環境試驗 第2部分：試驗方法 試驗N：溫度變化》

    JJF 1101-2019《環境試驗設備溫度、濕度校準規范》

      此高低溫濕熱試驗室可根據實際負載、熱量、溫度變化速率為客戶進行專門優化設計。

三、高低溫濕熱試驗室主要技術參數

  體積：20立方

  溫度范圍：-40℃～+100℃；

  溫度偏差：±2℃；溫度均勻度：≤2℃；溫度波動度：±0.5℃；

  濕度范圍：10%RH～98%RH；

  濕度偏差：≤75%RH時，±5%RH；＞75%RH時，±3%RH；

  濕度均勻度：≤75%RH時，±5%RH；＞75%RH時，±7%RH；

  濕度波動度：±3%RH

  升溫速率：≥3℃/min（-40→ +85℃，負載150kg鋁）；

  降溫速率：≥1℃/min（+85→ -40℃，負載150kg鋁）；

  工作噪音：門前≤75dB；側后面≤80dB；

四、試驗室箱體

  外表面材料：冷軋鋼板t1.2mm（灰白或其他定制色）；

  內表面材料：壁板、頂板不銹鋼板(SUS304) t1.0mm，底板不銹鋼花紋板(SUS304) t2.0mm；

  絕熱材料：T100mm硬質聚氨酯發泡保溫層；

  箱門：雙開鉸鏈門，支持室內打開，配置大門加鎖功能，外殼覆塑冷軋鋼板t0.8mm，內表面不銹鋼+聚氨酯發泡（顏色同箱體外表面），厚度T100mm；

  箱門寬W2500mm×高H2200mm；寬W2200mm×高H3500mm

  底板承壓：≥1000kg/m2。

五、空調循環系統

  離心式風葉加耐高溫電機；鎳鉻合金電熱絲式加熱，PID 調節；多段翅片式蒸發器；

六、制冷系統

  復疊水冷式，名義功率≥15HP，排量≥42.4m3/hr，額定負載電流≤21A，尺寸≤280mm×280mm×552mm，凈重≤70kg；數量2臺；制冷劑：R404A+R23。

七、加濕、除濕系統

  不銹鋼鎧裝加濕器器；帶斷水保護，自動上水，帶高低水位自動控制；凝露法除濕。

八、控制系統

  PLC觸摸式控制器；

  溫度傳感器：鎧裝鉑電阻；

  濕度傳感器：電容式；

  ≥50組程序模式（單個程序最大 99 段，程序模式間可鏈接），最大999小時；

  設定溫濕度、實測溫濕度、總/段運行時間、加熱狀態；

  程序運轉、定值運轉；

  自動調用PID；

  支持RJ45接口聯機管理，管理軟件支持計算機統一管理32臺試驗箱，能夠基于Windows7/10操作系統運行，實現遠程監控、設定并啟停(定值或程序)，以及報警信息、測試數據查詢及下載功能。

九、標準配置

  引線孔：φ100mm，數量4個，左右側各2個；

  狀態燈：通過綠、黃、紅三個顏色展示試驗箱運行、待機、報警狀態；

  照明燈：工作室內頂部，照度不低于 150lx；

  支持USB接口導出歷史數據。

  觀察窗：鍍膜加熱防霜中空玻璃，可視尺寸不小于W400×H500mm，數量2扇；
